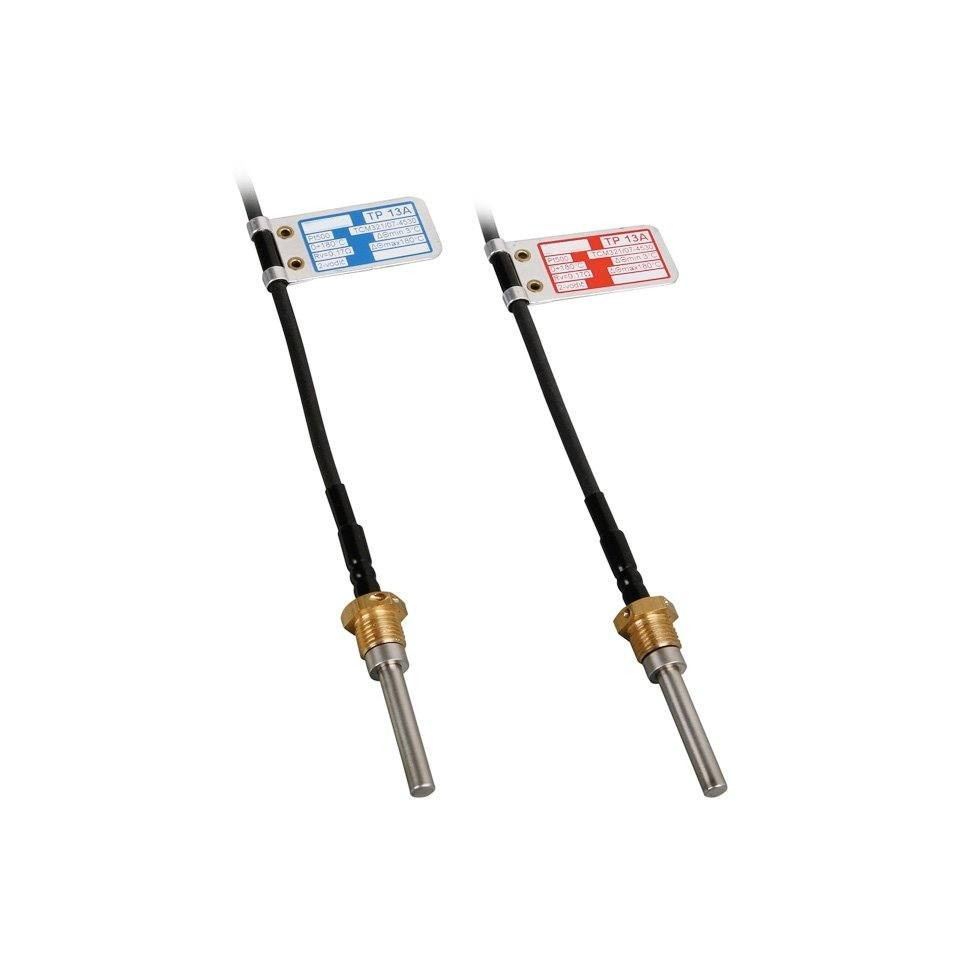

TP 13 termômetro de resistência emparelhado

TP 13 termômetro de resistência emparelhado

Referência GTP13R

Entrega em 3 a 5 semanas

Esses sensores de temperatura emparelhados são usados ​​como componentes de medidores de energia. São fabricados com os elementos sensores de temperatura Pt 100, Pt 500 e Pt 1000. A estrutura da carcaça permite a instalação direta de sensores em tubulações sem a necessidade de termopoços, garantindo assim uma resposta rápida às mudanças de temperatura.

1.78MB telechargement

Folha de Dados GTP13R | Termômetro de resistência emparelhado tipo TP 13

Produto de características TP 13 termômetro de resistência emparelhado

Os sensores são compatíveis com medidores de energia fabricados pela SIEMENS, LANDIS + GYR, KAMSTRUP, ITRON, CODEA, COMAC CAl, SENSUS METERING, etc. Os sensores devem ser instalados em dissipadores de calor. A faixa de temperatura operacional padrão é de 0 ° C a 180 ° C ou 0 ° C a 150 ° C.

Sonda TP13 emparelhada

DADOS BÁSICOS GTP 13R e GTP 13AR
Tipo de elemento sensível 100 pontos, 500 pontos, 1000 pontos
Corrente de medição contínua máxima 3mA (Pt100); 1,5mA (Pt500); 1mA (Pt100)
Corrente de medição recomendada 1mA (Pt100); 0,5mA (Pt500); 0,3mA (Pt1000)
Faixa de medição 0 a 180 ° C
delta mini . 2 ou 3°C
Max Delta 180 ° C
Classe de precisão de sensores individuais B em conformidade com a EN 60 751
Conexão do sensor de acordo com o diagrama de fiação

OUTROS PARÂMETROS
Comprimento caso 27.5 mm
Diâmetro da caixa 3,6 mm (TP 13); 5mm (TP 13A)
Material da caixa DIN 1.4301 em aço inoxidável
Material da porca de fixação bronze
Cabo de entrada Silicone blindado 2 fios 2 x 0,22 mm 2
Silicone blindado 4 fios 4 x 0,12 mm 2
Comprimentos de cabo conforme EN 1434-2, art. 3.3.4, quadro 2
Resistência do fio 0,16 por 1 m de cabo de 2 fios
Resistência à temperatura do cabo -25 a 180 ° C
Proteção de ingresso IP 67 conforme EN 60 529
Resistência de isolamento > 100 MOhm a 100 V DC, 15 a 35 ° C, umidade relativa <80%
Tempo de resposta GTP 13R:t 0,5 <3 s (em água corrente a 0,4 ms -1 )
GTP-13AR:t 0,5 <8 s (em água corrente a 0,4 ms -1 )
