Sonda baioneta, 6 ou 8 mm, -50 a 350 ° C

Referência: G05.05

Sonda baioneta, 6 ou 8 mm, -50 a 350 ° C
  • Sensor de temperatura de resistência.
  • Sondar em ângulo certo.
  • Medição de substâncias sólidas, líquidas e gasosas.
  • Faixa de temperatura de -50 a +350 ° C.

Envio internacional

Entrega normal ou expresso

Pagamentos Seguros

Todos os pagamentos são seguros e aprovados.

Melhor preço garantido

Contacte-nos para definir a sua forma de pagamento.

+33 233 611-670

Inglês - Francês - Alemão - Espanhol

Detalhes do produto sobre "Sonda baioneta, 6 ou 8mm, -50 a 350°C"

Ces sensores de temperatura de resistência em ângulos retos com uma baioneta G05.05 são projetados para medir a temperatura de substâncias sólidas, mas também podem ser usados ​​para medir a temperatura de substâncias líquidas e gasosas. Devido ao design do sensor de temperatura, o cabo sai em ângulo reto para parte da medição do sensor.

Para fixar o sensor de temperatura em um ponto a ser medido, é utilizada a cabeça de baioneta parafusada em uma mola. La combinação de porca baioneta, mola e adaptador baioneta correspondente pode fornecer maior pressão do sensor de temperatura em ângulos retos para a baioneta no ponto medido.

 A faixa máxima de temperatura operacional do sensor de temperatura de ângulo reto está entre -50 e 350°C (400°C por um curto período de tempo)O alcance de cada variante é reduzido com um tipo de elemento sensor de temperatura e o cabo de alimentação. Os sensores de temperatura atendem aos padrões de proteção IP50 a IP67 conforme EN 60529, dependendo da variante do cabo de entrada.

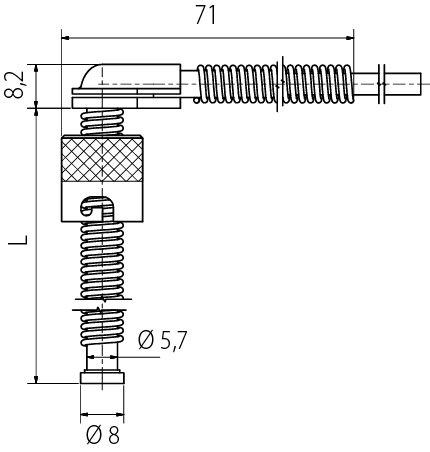

Sonda de baioneta em ângulo reto, 6 a 8 mm

Tipo de sensor G05.05
Elemento sensível todos os tipos
(Pt 100, Pt 1000, Ni 1000, Ni 10000, Ni 2226 = T1, NTC, PTC, KTY,
TSiC, DALLAS, termopar K, termopar J, termopar T e assim por diante)
habitação DIN 1.4301 em aço inoxidável
Diâmetro da caixa 6mm ou 8mm
Diâmetro em caso de contato 8mm ou 10mm
Comprimento da caixa L
60 para 200 mm
Material da parte retangular aço inoxidável
Fim do processo reto, hemisfério R6 ou vértice 120 °
Variações do cabo de entrada / faixa de temperatura
(pode ser limitado pelo tipo de elemento sensível
- a ser determinado na documentação)
PVC protegido -30 a 80 ° C
PVC não blindado -40 a 105 ° C
silicone -50 a 200 ° C
teflon blindado -50 a 250 ° C
com fibra de vidro de 0 a 400 ° C (com trança metálica)
Índice de proteção IP 50 a IP 67 de acordo com a EN 60529 - dependendo do tipo de cabo
Material / tamanho da cabeça de baioneta ⌀ 6 mm: latão niquelado / L = 16 mm, interior 12,8 mm
8 mm: latão niquelado / L = 18 mm, interior 15 mm
Material / dimensão da mola Ø 6 mm: aço inoxidável DIN 1.4301 / L = 200 mm, fora de 8 mm, ⌀ de fio 1 mm
8 mm: aço inoxidável DIN 1.4301 / L = 200 mm, fora de 10 mm, fio 1 mm
Resistência de isolamento (entre o alojamento e o sensor) > 200 MΩ a 500 VDC, 25 ± 3 ° C
Tração estática máxima admissível no cabo de entrada 1 kg

Geral

  • Referência G05.05
  • Nome Sonda baioneta, 6 ou 8 mm, -50 a 350 ° C

Recursos

  • Tipo de produto DS18B20
    KTY
    NTC
    Ni1000
    Ni10000
    PTC
    Pt100
    Pt500
    Pt1000
    par termoelétrico
  • Temperatura máxima de operação 350 ° C
  • Diâmetro 6mm
    8mm
  • Modelo Cotovelo
  • Comprimento do cabo Feito sob medida

Documentos anexados

Sonda baioneta, 6 ou 8 mm, -50 a 350°C - Folha de dados G05.05
Baixar (563.51 KB)
