Conversores de temperatura CAN KST

Referência GCAN KSTR

Tipo de conversor KST CAN

Sinal de entrada Pt 1000/3850

Sinal de saída CAN / CANopen - CiA DS 301

Faixa de medição -50 a 250 ° C

Fonte de alimentação 10 a 35 V DC (não estabilizada) 14 a 24 V AC

Consumo máximo / corrente de alimentação: 500 mW, típico: 300 mW

Tensão de alimentação nominal (Un) 24 VCC

Precisão da eletrônica *) ± 0,2 ° C

Material da caixa LEXAN (em conformidade com EN 45545-2)

Stupeň krytí IP 65 de acordo com EN 60529

Condições de trabalho temperatura ambiente: -40 a 80 ° C

umidade relativa do ar: máx. 100%

pressão atmosférica: 70 a 107 kPa

Střední technický život≈ MTTF ** 1,95 x 106 hod- na základě teoretického výpočtu

*) O erro de medição do sensor de temperatura KSD 114A depende da vazão e da tensão de alimentação (erro de método) e pode estar entre -1,0 e 1,5 ° C.

**) Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada

Testes

Testes de choque e vibração categoria 1, classe B de acordo com EN 61373

Compatibilidade eletromagnética de acordo com EN 50121-3-2

Teste de isolamento 1,5 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo de acordo com EN 45545 (possível de acordo com NFPA 130)

Produto de características Conversores de temperatura CAN KST

Conversores de temperatura CAN KST - O protocolo CAN tem como objetivo converter o sinal dos elementos sensores de temperatura do tipo resistência Pt 1000/3850 em um sinal digital CAN / CANopen - CiA DS 301. Esses conversores podem ser usados ​​em qualquer sistema de controle compatível com o protocolo de produção digital CAN. As faixas de medição padrão do conversor são -50 a 250 ° C. A faixa de temperatura operacional é de -40 ° C a 80 ° C. Esses limites não devem ser excedidos mesmo por um curto período de tempo.

Os conversores são projetados para operar em um ambiente quimicamente não agressivo.

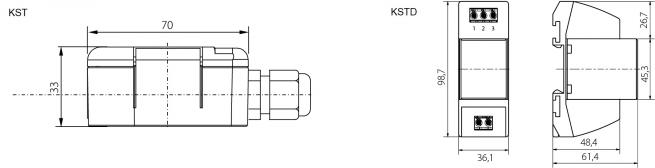

Conversor KST CAN - o invólucro de plástico é feito de material LEXAN em conformidade com os requisitos de EN 45545-2 e é idêntico, por exemplo, ao cabeçote de conexão dos sensores KS 120. É fornecido com um suporte de parede ou com um clipe para montagem em trilho DIN. A caixa de plástico atende aos requisitos de proteção IP 65 de acordo com EN 60 529.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50155, conforme alterada, Aplicações ferroviárias - equipamento eletrónico utilizado no material circulante, art. 12.2.9, 12.2.11 - Compatibilidade eletromagnética de acordo com EN 50121-3-2, conforme modificado

- Teste de isolamento de acordo com a EN 50155, conforme alterada

- Ensaios de choque e vibração de acordo com a EN 61373, conforme alterada

O material da caixa de plástico e do PCB atende a um conjunto de requisitos para materiais R 24 de acordo com a Tabela 5 para o nível de risco de incêndio HL1-HL2-HL3 de EN 45545-2, conforme alterado . Pode ser fornecido com materiais que atendem ao padrão de segurança contra incêndio NFPA 130, conforme alterado.
