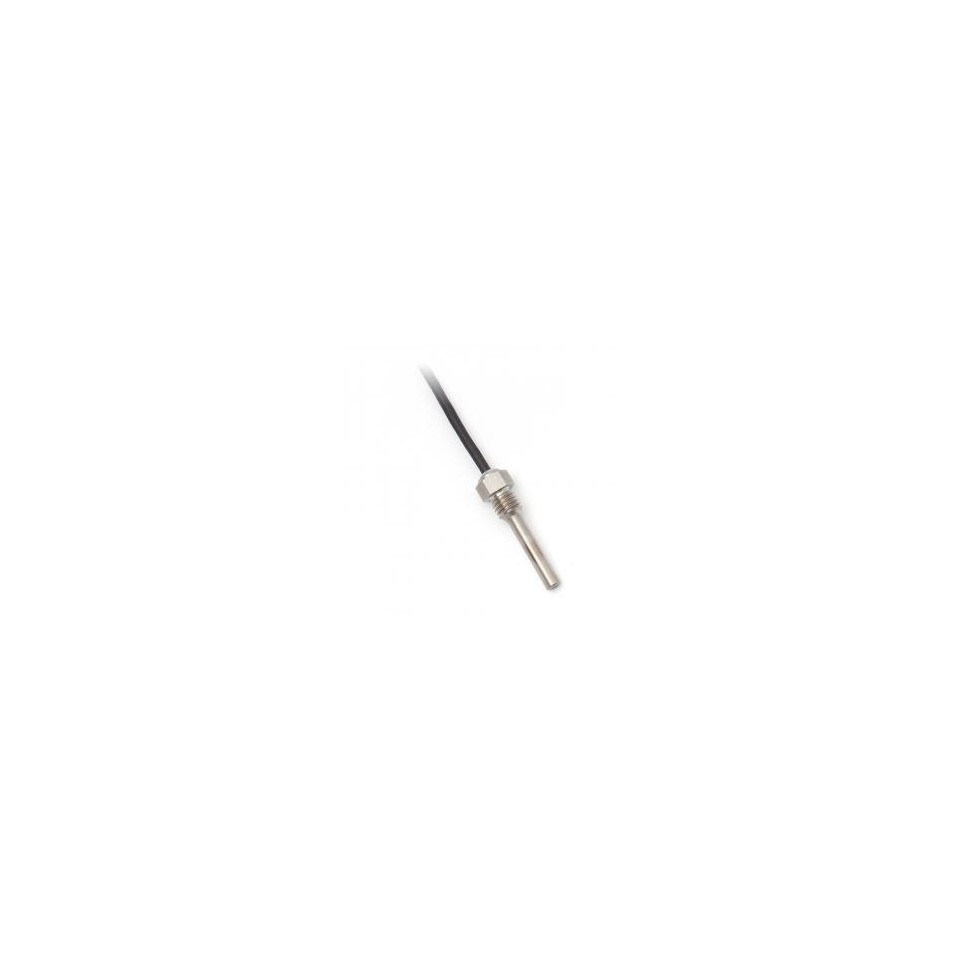

SENSORES DE TEMPERATURA COM CAIXA DE ∅ 6 MM, LINHA INTERNA M10x1,5

Referência GKTG2 / RR

Tipo de sensor KTG 2 / R

Tipo de elemento sensível todos os tipos

Diferença de temperatura

-40 ° C a 120 ° C (a faixa de medição pode ser estendida - ver modificações)

Classe de proteção IP 67 conforme EN 60529

Diâmetro da caixa 6 ± 0,1 mm

Comprimento da caixa L 10 a 100 mm

Fio / OK

M 10 x 1,5 / OK 12

Material da carcaça aço inoxidável DIN 1.4301

Cabo de entrada RADOX blindado 2 x 0,5 mm2

RADOX blindado 4 x 0,5 mm2

Resistência do fio

0,07 Ω para 1 m de cabo para conexão a 2 fios

Tempo de resposta τ0,5 <8 s (em água corrente a 0,4 ms-1)

Resistência de isolamento

> 200 MΩ a 500 VDC, temperatura 25 ° C ± 3 ° C, umidade <80%

Vida média ≈ MTTF * 1,95 x 106 h

* Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada.

Testes

Ensaios de choque e vibração da categoria 2 de acordo com a EN 61373

Teste de isolamento 4 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo

conforme EN 45545 e conforme NFPA 130

Produto de características SENSORES DE TEMPERATURA COM CAIXA DE ∅ 6 MM, LINHA INTERNA M10x1,5

O sensor de temperatura KTG2 / R foi projetado para medir a temperatura de substâncias gasosas, líquidas ou sólidas. No segmento de aplicação de veículos ferroviários, destina-se a ser utilizado, por exemplo, no sistema de ar condicionado e no sistema de controle de temperatura ou para medir a temperatura na tubulação.

A rosca M10 x 1,5 padrão, que permite a instalação do sensor diretamente no ambiente medido, faz parte da carcaça do sensor KTG 2 / R. A faixa máxima de temperatura de operação do sensor é de -50 ° C a 200 ° C. O sensor pode ser usado para todos os sistemas de controle compatíveis com os tipos de elementos de detecção listados na tabela de parâmetros técnicos. O sensor está em conformidade com o grau de proteção IP 67 de acordo com a norma EN 60 529, conforme alterada, e foi projetado para medição de temperatura em tubos. Seu design permite uma resposta mais rápida às mudanças de temperatura em comparação com os sensores de termopoços.

O sensor de temperatura foi projetado para operar em um ambiente quimicamente não agressivo.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50155, conforme alterada, Aplicações ferroviárias - equipamentos eletrônicos usados ​​no material circulante, art. 12.2.9, 12.2.11

- Teste de isolamento de acordo com a EN 50155, conforme alterada

- Ensaios de choque e vibração de acordo com a EN 61373, conforme alterada

- desenho variável da haste - comprimento L

- possibilidade de mudar de linha

- possibilidade de revestir dois elementos sensíveis

- Precisão líder da classe (exceto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilidade de revestimento de sensores de temperatura fora do padrão (DALLAS, TSiC, KTY, SMT, TC etc.)

Se o cabo de silicone blindado for trocado (não conforme a norma EN 45545-2):

- faixa de temperatura de -30 ° C a 200 ° C (pode ser limitado pelo tipo de sensor, a ser determinado na documentação)

- possibilidade de conexão de 3 ou 4 fios
