Sonda para medições de temperatura secundária de resistências elétricas de interruptores eletrodinâmicos

Sonda para medições de temperatura secundária de resistências elétricas de interruptores eletrodinâmicos

Referência GKTR107R

Tipo de sensor KTR 107

Tipo de elemento sensível todos os tipos

Diferença de temperatura

-40 ° C a 400 ° C

Classe de proteção IP 65 conforme EN 60529

Dimensão da caixa 6 ± 0,1 mm

Comprimento da caixa 10 a 500 mm

Rosca / OK M 10 x 1 / OK 17

Material da carcaça aço inoxidável DIN 1.4301

2 x cabo de entrada de silicone blindado de 0,34 mm2

silicone blindado 4 x 0,15 mm2

Resistência do fio

0,11 Ω para 1 m de cabo para conexão a 2 fios

Resposta temporal

τ0,5 <9 s (em água corrente 0,4 ms-1)

Acessórios

suporte de metal

Resistência de isolamento

> 200 MΩ a 500 VDC, temperatura 25 ° C ± 3 ° C e umidade <80%

Vida média ≈ MTTF * 1,2 x 105 h - com base em um cálculo teórico

Produto de características Sonda para medições de temperatura secundária de resistências elétricas de interruptores eletrodinâmicos

O sensor de temperatura de resistência KTR 107 foi projetado para medir a temperatura de substâncias gasosas, líquidas ou sólidas. No segmento de aplicação de veículos ferroviários, o sensor deve ser usado para a medição secundária da temperatura das resistências elétricas dos freios eletrodinâmicos de locomotivas elétricas e diesel-elétricas.

A faixa de temperatura é de -40 ° C a 400 ° C e esses limites podem ser excedidos por um curto período de tempo. Os sensores podem ser utilizados para todos os sistemas de controle compatíveis com os tipos de elementos de detecção listados na tabela de parâmetros técnicos. Os sensores cumprem a proteção IP 65 de acordo com a EN 60529, conforme alterada.

Os sensores destinam-se a operar em um ambiente quimicamente não agressivo.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50155, conforme alterada, Aplicações ferroviárias - equipamentos eletrônicos usados ​​no material circulante, art. 12.2.9, 12.2.11

- Teste de isolamento de acordo com a EN 50155, conforme alterada

- Ensaios de choque e vibração de acordo com a EN 61373, conforme alterada

O produto atende aos parâmetros de acordo com a EN 45545-2, conforme alterada, Proteção contra incêndio de veículos ferroviários - Parte 2: Requisitos para o comportamento ao fogo de materiais e componentes. Os materiais também atendem aos requisitos da norma de segurança contra incêndio NFPA 130, conforme alterada.

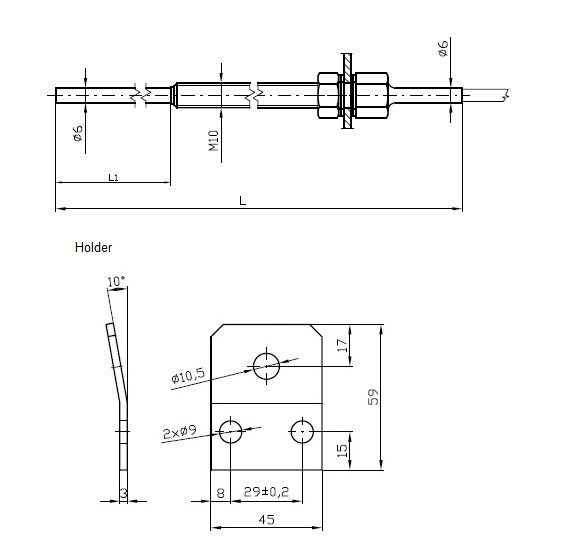

- desenho variável da haste - comprimento L

- possibilidade de mudar de linha

- Precisão líder da classe (exceto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilidade de anexar dois sensores

- possibilidade de conexão de 3 ou 4 fios
