MEDINDO A TEMPERATURA DO AR DE REFRIGERAÇÃO DOS MOTORES DE TRAÇÃO ELÉTRICA

MEDINDO A TEMPERATURA DO AR DE REFRIGERAÇÃO DOS MOTORES DE TRAÇÃO ELÉTRICA

Referência GKTR069 / RR

Tipo de sensor: KTR 069/R

Tipo de elemento sensível:  todos os tipos

Diferença de temperatura: -40 ° C a 120 ° C (a faixa de medição pode ser estendida - ver modificações)

Índice de proteção: IP 67 de acordo com EN 60529

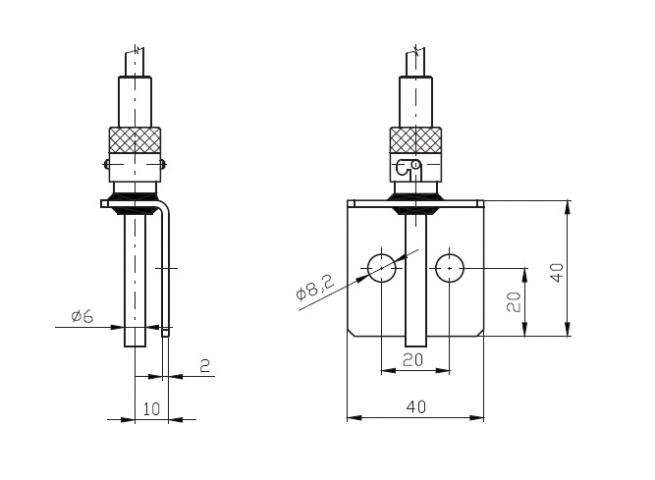

Diâmetro da caixa: 6 ± 0,1 mm

Comprimento da caixa: L 10 a 100 mm

Material da carcaça: DIN 1.4301 em aço inoxidável

Cabo de entrada:

- Blindado RADOX 2 x 0,5 mm2

- Blindado RADOX 4 x 0,5 mm2

Resistência do fio: 0,07 Ω para 1 m de cabo para conexão a 2 fios

Tempo de resposta: τ0,5 <7 s (em água corrente a 0,4 ms-1)

Resistência de isolamento: > 200 MΩ a 500 VDC, temperatura 25 ° C ± 3 ° C e umidade <80%

Vida média ≈ MTTF * 1,95 x 106h

* Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada.



Testes:

Testes de choque e vibração: categoria 2 de acordo com a EN 61373

Teste de isolamento: 4 kVDC por uma duração de 1 minuto de acordo com EN 50155

Resistência ao fogo : conforme EN 45545 e conforme NFPA 130

Produto de características MEDINDO A TEMPERATURA DO AR DE REFRIGERAÇÃO DOS MOTORES DE TRAÇÃO ELÉTRICA

O sensor de temperatura KTR069 / R foi projetado para medir a temperatura de substâncias gasosas, líquidas ou sólidas. No segmento de aplicação de veículos ferroviários, foi produzido para medir a temperatura do ar de resfriamento de motores de tração elétrica de locomotivas de manobra. Um adaptador especial com baioneta protege o sensor de afrouxamento.

A faixa de temperatura é de -40 ° C a 120 ° C e esses limites não devem ser excedidos nem por um curto período de tempo. A caixa do sensor de temperatura e o adaptador com baioneta são feitos de aço inoxidável. O sensor pode ser usado para todos os sistemas de controle compatíveis com os tipos de elementos de detecção listados na tabela de parâmetros técnicos. O sensor está em conformidade com o grau de proteção IP 67, de acordo com a EN 60529, conforme alterada.

O sensor foi projetado para operar em um ambiente quimicamente não agressivo.

- desenho variável da haste - comprimento L

- possibilidade de revestir dois elementos sensíveis

- Precisão líder da classe (exceto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilidade de revestimento de sensores de temperatura fora do padrão (DALLAS, TSiC, KTY, SMT, TC etc.)

Se o cabo de silicone blindado for trocado (não conforme a norma EN 45545-2):

- faixa de temperatura de -50 ° C a 200 ° C

- possibilidade de anexar dois sensores
