SENSORES DE TEMPERATURA E UMIDADE PARA USO EM DUTOS DE AR ​​CONDICIONADO KSTH122

Referência: GKSTH122R

SENSORES DE TEMPERATURA E UMIDADE PARA USO EM DUTOS DE AR ​​CONDICIONADO KSTH122

Sensor tipo KSTH 122

Faixa de medição de temperatura -40 ° C a 125 ° C

Precisão de medição de temperatura ± 0,2 ° C na faixa de 0 ° C a 60 ° C

± 1,75 ° C na faixa de -30 ° C a 80 ° C

Faixa de medição de umidade relativa de 0 a 100%

Precisão de medição de umidade relativa ± 1,8% UR a + 23 ° C (0 a 90% UR)

± 4% UR na faixa de 0 a 100%

Sinal de saída RS 485 / MODBUS RTU

Tensão de alimentação U 15 a 30 VDC

Tensão de alimentação nominal Un 24 VDC

Consumo máximo: 500 mW

típico: 250 mW

Classe de proteção do bloco terminal

IP 65 de acordo com EN 60529

Classe de proteção de sensores

IP 65 de acordo com EN 60529

Filtro de poeira do sensor

Capacidade de filtração 0,025 mm

Dimensão da cabeça 70 x 63 x 34 mm

Comprimento da haste padrão 100 mm

Material da cabeça LEXAN (em conformidade com EN 45545-2)

Peso mínimo 50 g

Seção transversal de fio recomendada de 0,14 a 1 mm2

Testes

Ensaios de choque e vibração

categoria 1, classe B, de acordo com a EN 61373

Compatibilidade eletromagnética de acordo com EN 50121-3-2

Teste de isolamento 1,5 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo

de acordo com EN 45545 (possível de acordo com NFPA 130)

Envio internacional

Entrega normal ou expresso

Pagamentos Seguros

Todos os pagamentos são seguros e aprovados.

Melhor preço garantido

Contacte-nos para definir a sua forma de pagamento.

+33 233 611-670

Inglês - Francês - Alemão - Espanhol

Detalhes do produto sobre "SENSORES DE TEMPERATURA E UMIDADE PARA USO EM DUTO DE AR ​​CONDICIONADO KSTH122"

O sensor de temperatura e umidade relativa - KSTH 122 foi projetado para medir a temperatura e a umidade relativa do ar em dutos de ar condicionado. No segmento de aplicações de veículos ferroviários, é utilizado para medir as duas variáveis ​​em dutos de ar condicionado de unidades ferroviárias e vagões e faz parte do sistema de controle de temperatura e umidade relativa.

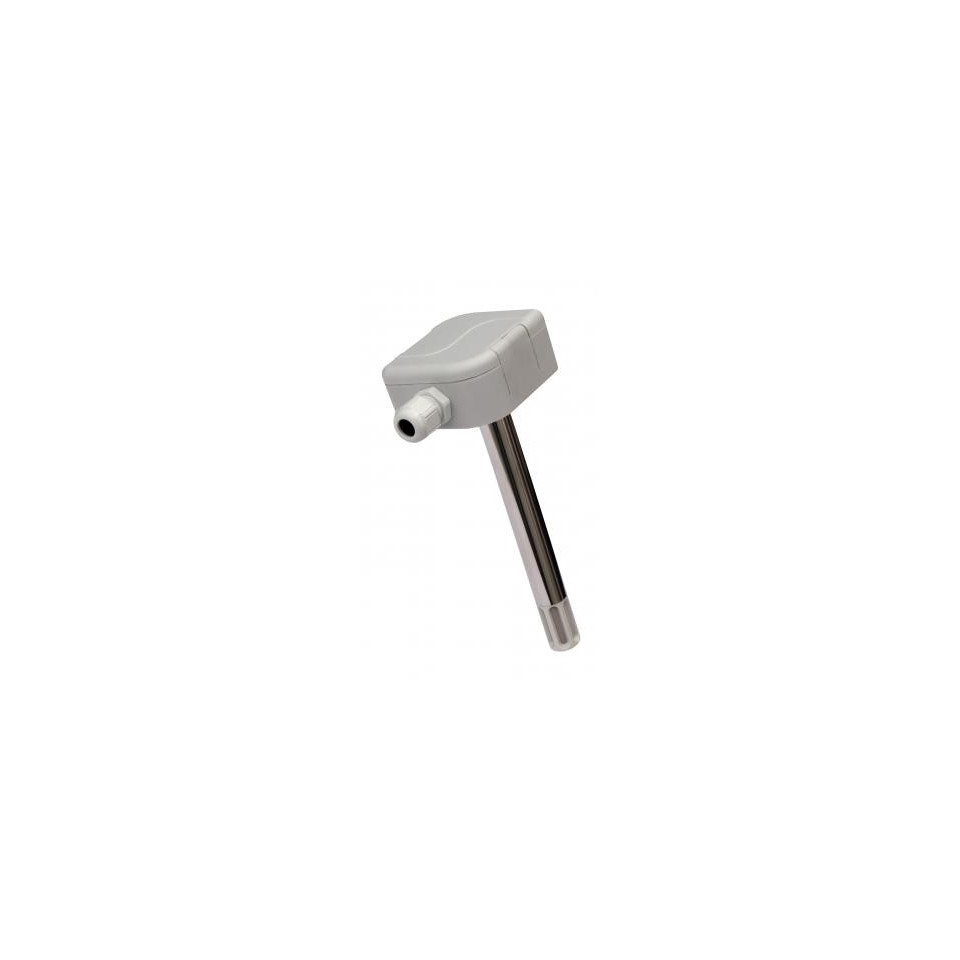

O sensor de temperatura e umidade relativa - KSTH 122 consiste em um cabeçote de conexão de plástico e uma haste de medição, onde uma placa de circuito impresso com os sensores individuais e um conversor é colocado para estabelecer a comunicação via barramento RS 485. A temperatura e a umidade relativa são medidas por um sensor interno comum cujo sinal é processado em um microprocessador e convertido em um sinal de saída MODBUS RT. Os sensores estão em conformidade com a classe de proteção IP 65 de acordo com EN 60529.

O sensor de temperatura e umidade relativa - KSTH 122 é projetado para operar em um ambiente quimicamente não agressivo; o uso deve ser escolhido com base na temperatura e resistência química da cabeça do sensor e dos sensores individuais. As condições operacionais para estabelecer a função correta são:

- Temperatura ambiente perto do sensor: -40 a 80 ° C

- Umidade relativa do ambiente: 0 a 100%

- Pressão atmosférica: 87 a 106 kPa

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50 155. Aplicações ferroviárias - Equipamento eletrónico utilizado no material circulante, art. 12.2.7, 12.2.8, 12.2.9, 12.2.11

- Arte. 12.2.7, 12.2.8 de acordo com EN 50121-3-2 - Compatibilidade eletromagnética

- Arte. 12.2.9 de acordo com EN 50155 - teste de isolamento

- Arte. 12.2.11 de acordo com EN 61373 - testes de choque e vibração

Os materiais da caixa de plástico e do PCB atendem a um conjunto de requisitos para materiais R 24 de acordo com a Tabela 5 para o nível de risco de incêndio HL1-HL2-HL3 da norma EN 45545-2: 2014. os materiais também atendem aos requisitos da norma de segurança contra incêndio NFPA 130, conforme alterada.

Geral

  • Referência GKSTH122R
  • Nome SENSORES DE TEMPERATURA E UMIDADE PARA USO EM DUTOS DE AR ​​CONDICIONADO KSTH122
