SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 520

Tipo de sensor KNS 520

Sinal de saída de 4 a 20 mA

Faixas de medição padrão ** -30 ° C a 60 ° C

0 ° C a 35 ° C

0 ° C a 100 ° C

0 ° C a 150 ° C

Tensão de alimentação U 12 a 30 VDC

Tensão de alimentação nominal Un 12 VDC

Sinal de saída quando o sensor é interrompido> 24 mA

Sinal de saída quando o sensor está em curto-circuito <3,5 mA

Erro de medição <0,6% para intervalo com escala, mín. 0,5 ° C

Temperatura ambiente -40 ° C a 80 ° C

Material da cabeça LEXAN (em conformidade com EN 45545-2)

Material da haste

DIN 1.4301 em aço inoxidável

Diâmetro da haste

8 ± 0,1 mm

Comprimentos de haste padrão

70, 120, 180 mm outros de acordo com os requisitos do cliente

Classe de proteção IP 65 dle EN 60529

Resistência de isolamento> 200 M Ω a 500 VDC, temperatura 25 ° C ± 3 ° C e umidade <80%

Vida média ≈ MTTF * 1,2 x 105 h - com base em um cálculo teórico

*) Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada.

**) ver modificações

Testes

Ensaios de choque e vibração

categoria 1, classe B, de acordo com a EN 61373

Compatibilidade eletromagnética de acordo com EN 50121-3-2

Teste de isolamento 1,5 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo

de acordo com EN 45545 (possível de acordo com NFPA 130)

Envio internacional

Entrega normal ou expresso

Pagamentos Seguros

Todos os pagamentos são seguros e aprovados.

Melhor preço garantido

Contacte-nos para definir a sua forma de pagamento.

+33 233 611-670

Inglês - Francês - Alemão - Espanhol

Detalhes do produto sobre "SENSOR DE TEMPERATURA COM SAÍDA DE 4-20 mA KNS ​​520"

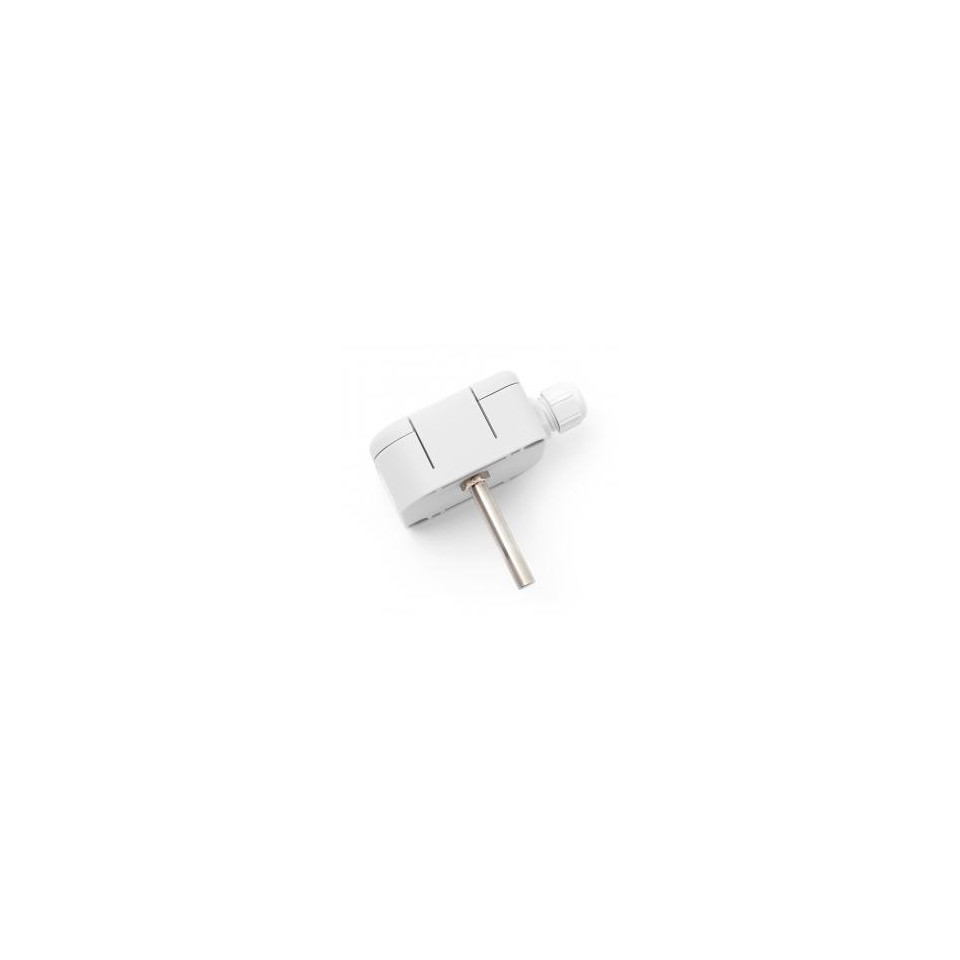

O sensor de temperatura KNS 520 é projetado para medir a temperatura de substâncias líquidas ou gasosas. No segmento de aplicação de veículos ferroviários, é utilizado, por exemplo, para medir a temperatura do ar externo sob o piso do veículo. Para isso, o sensor é equipado com uma haste de alta resistência mecânica.

O sensor consiste em uma cabeça de plástico, onde são colocados um conversor do sinal de resistência do sensor de temperatura para o sinal de corrente de 4 a 20 mA e uma caixa de medição de metal. Todas as peças de metal são feitas de aço inoxidável DIN 1.4301. O cabo de alimentação é conectado ao bloco de terminais por meio de um anel isolante, que faz parte da cabeça de plástico. O material de base da cabeça é LEXAN. O sensor pode ser usado para qualquer sistema de controle compatível com o sinal de saída de 4 a 20 mA. As faixas de temperatura padrão são mostradas na tabela de parâmetros técnicos, enquanto a temperatura máxima em torno da cabeça do sensor é de 80 ° C e não deve ser excedida mesmo por um curto período de tempo. O sensor está em conformidade com o grau de proteção IP 65 de acordo com a norma EN 60529, conforme alterada.

O sensor foi projetado para operar em um ambiente quimicamente não agressivo.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50155, conforme alterada, Aplicações ferroviárias - equipamentos eletrônicos usados ​​no material circulante, art. 12.2.9, 12.2.11

- Compatibilidade eletromagnética de acordo com EN 50121-3-2, conforme alterada

- Teste de isolamento de acordo com a EN 50155, conforme alterada

- Ensaios de choque e vibração de acordo com a EN 61373, conforme alterada

O produto atende aos parâmetros de acordo com a EN 45545-2, conforme alterada, Proteção contra incêndio de veículos ferroviários - Parte 2: Requisitos para o comportamento ao fogo de materiais e componentes. Pode ser fornecido com materiais que atendem à norma de segurança contra incêndio NFPA 130, conforme alterada.

- desenho variável da haste - comprimento L

Geral

  • Referência GKNS520R
  • Nome SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 520
