SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500
SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500
SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500
SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500 SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500 SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500

SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500

Referência GKNS500R

Entrega em 3 a 5 semanas

Tipo de produto KNS 500

Sinal de saída de 4 a 20 mA

Faixas de medição padrão **)

-30 ° C a 60 ° C

0 ° C a 100 ° C

0 ° C a 150 ° C

0 ° C a 200 ° C

Tensão de alimentação U 12 a 30 VDC

Tensão de alimentação nominal Un 12 VDC

Sinal de saída quando o sensor é interrompido> 23 mA

Sinal de saída quando o sensor está em curto-circuito <3,5 mA

Erro de medição na dependência

para fornecer tensão para o fluxo

de 0 a 0,4 m / s

na faixa de 0 a 40 ° C

UNS=12V: ±(0,5°C)

UNS = 24V: (-0,2 a 0,80 ° C)

na faixa de -30 ° C a 80 ° C

UNS = 12V: ± (0,5 ° C) ± 0,2% da faixa

UNS = 24V: (-0,2 a 0,80 ° C) ± 0,2% da faixa

Temperatura ambiente -40 ° C a 80 ° C

Material da cabeça LEXAN (em conformidade com EN 45545-2)

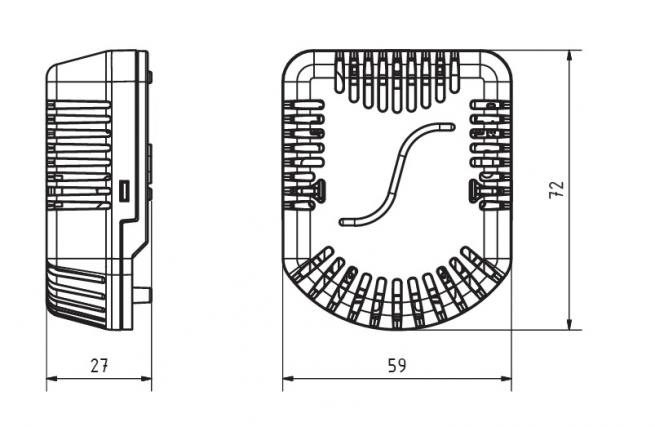

Dimensões da cabeça 71,9 x 59 x 27 mm

Classe de proteção IP 30 conforme EN 60529

Tempo de resposta τ0,5 ≤ 8 s (no ar ambiente a 1 ms-1)

Vida útil média ≈ MTTF *) 1,2 x 105 h - com base em um cálculo teórico

*) Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada.

**) ver modificações

Testes

Ensaios de choque e vibração

categoria 1, classe B, de acordo com a EN 61373

Compatibilidade eletromagnética de acordo com EN 50121-3-2

Teste de isolamento 1,5 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo

de acordo com EN 45545 (possível de acordo com NFPA 130)

Produto de características SENSOR DE TEMPERATURA COM 4 a 20 mA DE SAÍDA KNS 500

O sensor de temperatura KNS 500 foi projetado para medir a temperatura de substâncias gasosas em áreas protegidas contra água. No segmento de aplicação de veículos ferroviários, é usado para medir a temperatura nos compartimentos de passageiros de unidades de trem e vagões e faz parte do sistema de controle de temperatura.

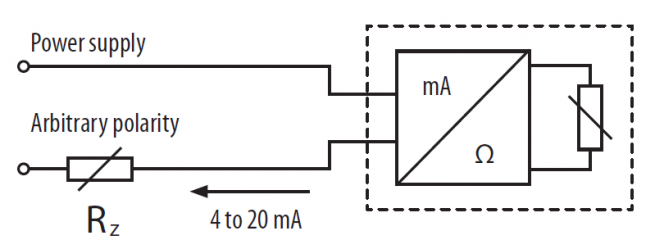

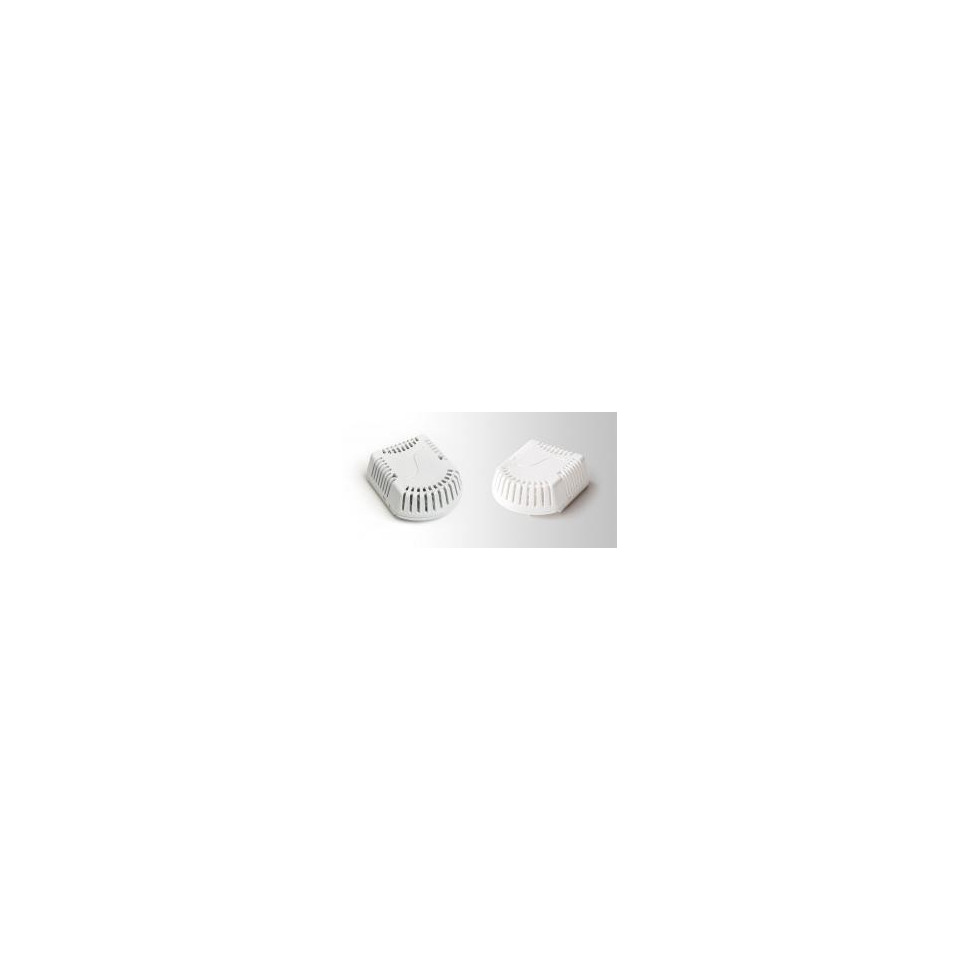

O sensor de temperatura consiste em uma cabeça estriada de plástico, na qual é colocada uma placa de circuito impresso com um conversor de temperatura-corrente e um sensor de temperatura de resistência. Os sensores podem ser usados ​​para todos os sistemas de controle compatíveis com a saída de corrente de 4 a 20 mA. As faixas de temperatura padrão do sensor são fornecidas na tabela de parâmetros técnicos, enquanto a temperatura máxima ao redor da cabeça do sensor é de 80 ° C. O sensor está em conformidade com o índice de proteção IP 30 de acordo com EN 60529. A O design apropriado e o material de alta qualidade garantem que os sensores não incomodem, mesmo em interiores com elevados requisitos estéticos. Você pode escolher a cor da caixa branca ou cinza.

O sensor foi projetado para operar em um ambiente quimicamente não agressivo.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com a norma EN 50155, conforme alterada, Aplicações ferroviárias - equipamentos eletrônicos usados ​​no material circulante, art. 12.2.9, 12.2.11

- Compatibilidade eletromagnética de acordo com a norma EN 50121-3-2, conforme alterada

- Teste de isolamento de acordo com a EN 50155, conforme alterada

- Ensaios de choque e vibração de acordo com a EN 61373, conforme alterada

O produto atende aos parâmetros de acordo com a EN 45545-2, conforme alterada, Proteção contra incêndio de veículos ferroviários - Parte 2: Requisitos para o comportamento ao fogo de materiais e componentes. Pode ser fornecido com materiais que atendem à norma de segurança contra incêndio NFPA 130, conforme alterada.
