SENSOR DE RESISTÊNCIA DE TEMPERATURA COM HASTE DE MEDIÇÃO

Série de sensor de temperatura KNS 120

Tipo de elemento sensível de qualquer tipo

Diferença de temperatura

-40 ° C a 150 ° C (pode ser limitado pelo tipo de sensor, a ser determinado na documentação da garantia)

Classe de proteção IP 65 conforme EN 60529

Material da cabeça de conexão

LEXAN (em conformidade com a norma EN 45545-2)

Barra de aço inoxidável DIN 1.4301

Diâmetro da haste 6 ± 0,2 mm

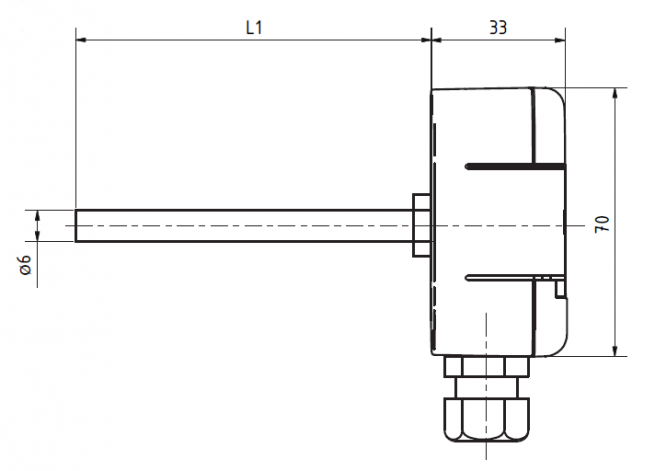

Comprimento da haste L 70, 120, 180 mm (outro de acordo com o cliente)

Seção transversal de fio recomendada de 0,35 a 1,5 mm2

Tempo de resposta τ0,5 <9 s (em água corrente a 0,4 ms-1)

Resistência de isolamento

> 200 MΩ a 500 VDC, temperatura 25 ° C ± 3 ° C, umidade <80%

Vida média ≈ MTTF * 1,2 x 105 h

* Sob as condições ambientais e operacionais especificadas na metodologia de teste aprovada.

Testes

Ensaios de choque e vibração

categoria 1, classe B, de acordo com a EN 61373

Teste de isolamento 4 kVDC por 1 minuto, de acordo com a EN 50155

Resistência ao fogo

de acordo com EN 45545 (possível de acordo com NFPA 130)

Envio internacional

Entrega normal ou expresso

Pagamentos Seguros

Todos os pagamentos são seguros e aprovados.

Melhor preço garantido

Contacte-nos para definir a sua forma de pagamento.

+33 233 611-670

Inglês - Francês - Alemão - Espanhol

Detalhes do produto sobre "SENSOR DE TEMPERATURA DE RESISTÊNCIA COM HASTE DE MEDIÇÃO"

A série KNS 120 de sensores de temperatura foi projetada para medir a temperatura de substâncias líquidas ou gasosas. No segmento de aplicação de veículos ferroviários, os sensores são usados, por exemplo, para medir a temperatura do ar externo sob o piso do veículo. Para isso, os sensores são equipados com haste de alta resistência mecânica.

Os sensores consistem na cabeça de plástico, onde o elemento sensor é colocado, e na caixa de medição de metal. Todas as peças de metal são feitas de aço inoxidável DIN 1.4301. O cabo de entrada é conectado ao bloco de terminais por meio de um anel isolante, que faz parte do cabeçote de conexão. O material de base da cabeça é LEXAN. Os sensores podem ser usados ​​para todos os sistemas de controle compatíveis com os tipos de elementos de detecção listados na tabela de parâmetros técnicos. A faixa máxima de temperatura de operação do sensor é de -40 ° C a 150 ° C. O sensor está em conformidade com a proteção IP 67 de acordo com EN 60529.

Os sensores destinam-se a operar em um ambiente quimicamente não agressivo.

ENSAIOS, DECLARAÇÃO, CALIBRAÇÕES

Os ensaios de tipo são realizados por um organismo notificado de acordo com EN 50155 Aplicações ferroviárias - equipamento eletrónico utilizado no material circulante, art. 12.2.9, 12.2.11

- Arte. 12.2.9 de acordo com EN 50155 - teste de isolamento

- Arte. 12.2.11 de acordo com EN 61373 - testes de choque e vibração

O material do cabeçote de conexão de plástico atende a um conjunto de requisitos para materiais R 24 de acordo com a tabela 5 para o nível de risco de incêndio HL1-HL2-HL3 da norma EN 45545-2, conforme alterada. Pode ser fornecido com materiais que atendem ao padrão de segurança contra incêndio NFPA 130, conforme alterado.

- desenho variável da haste - comprimento L

- Precisão líder da classe (exceto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilidade de revestimento de sensores de temperatura fora do padrão (DALLAS, TSiC, KTY, SMT, TC etc.)

- possibilidade de anexar dois sensores

- possibilidade de conexão de 3 ou 4 fios

Geral

  • Referência GKNS120R
  • Nome SENSOR DE RESISTÊNCIA DE TEMPERATURA COM HASTE DE MEDIÇÃO
