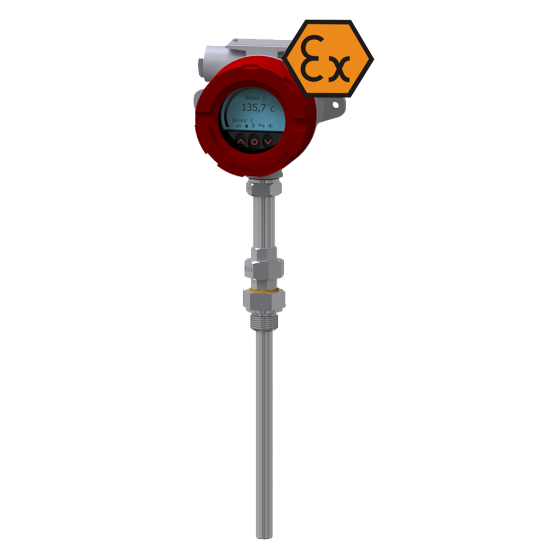

Termômetro de resistência de tempo de resposta rápido com display e conexão - ATEX Exi / Exd

caractéristiques

• O display de 60 mm de diâmetro de fácil leitura fornece uma indicação clara da escala do seu processo, apoiado por um gráfico de barra radial.
• Três botões óticos que funcionam mesmo em condições difíceis (opcional)
• Menus fáceis de seguir guiam você através da programação com textos de ajuda de rolagem
• Funcionalidade HART® 7 com compatibilidade HART® 5
• O inserto de medição com mola garante um contato confiável com o poço termométrico
• Diâmetro do inserto de medição: Ø3, Ø4,5, Ø6 mm ou outro a pedido
• Material da bainha: aço inoxidável AISI316 (1.4401)
• Alta precisão em toda a faixa de temperatura operacional




Instruções de montagem

Sensores sinalizados ex.jpg II 1/2G  et ex.jpg II 1/2D foram projetados para medição de temperatura em todas as zonas de explosão de gás, líquido, névoa e poeira. Na zona 0 ou 20 só pode haver tubo de proteção. O cabeçote de conexão só pode estar nas zonas 1 (21) ou 2 (22). O limite entre as zonas é a conexão encadeada.

Sensores sinalizados ex.jpg II 2G et ex.jpg II 1/2D foram projetados para medição de temperatura nas zonas 1 (21) e 2 (22).

Descrição

O sensor consiste em um inserto de medição intercambiável, uma conexão de processo, um pescoço e um transmissor de temperatura PR7501 montado em campo.

O inserto de medição é a parte substituível do sensor completo, o que reduz o tempo e o custo de manutenção do dispositivo de medição instalado no objeto. A fixação por mola do inserto de medição fornece pressão perfeita na parte inferior do tubo de proteção, encurta o tempo de reação às mudanças de temperatura e aumenta a precisão da medição e reduz as vibrações naturais, evitando falhas mecânicas e elétricas.

O comprimento de inserção, a conexão do processo, o comprimento do pescoço e o cabeçote de conexão podem ser selecionados individualmente para a respectiva aplicação.

Os detalhes que fazem a diferença

O transmissor de temperatura HART® PR7501 montado em campo com display e botões óticos permite fácil programação, manutenção e diagnóstico pela frente do sensor. O display do sensor pode ser girado em incrementos de 90 graus para fácil visualização vertical ou horizontal.

Imagem	Botões óticos
	Com
	Sans
