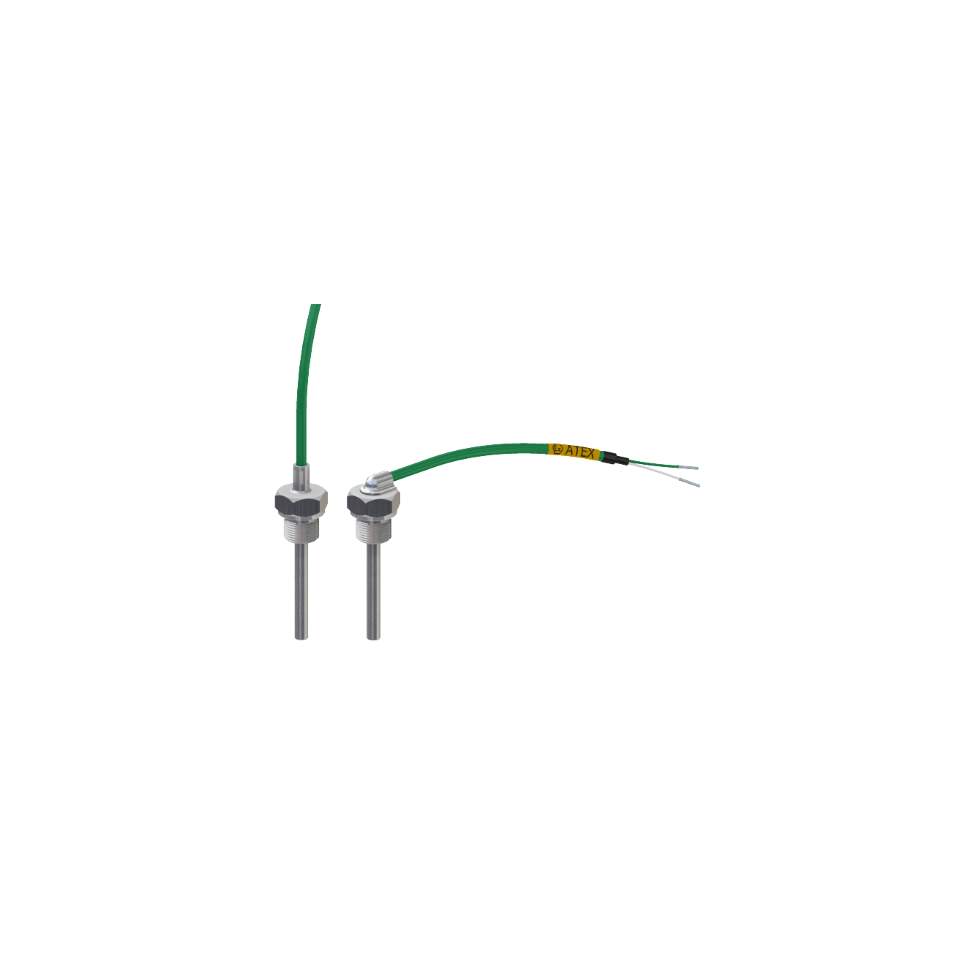

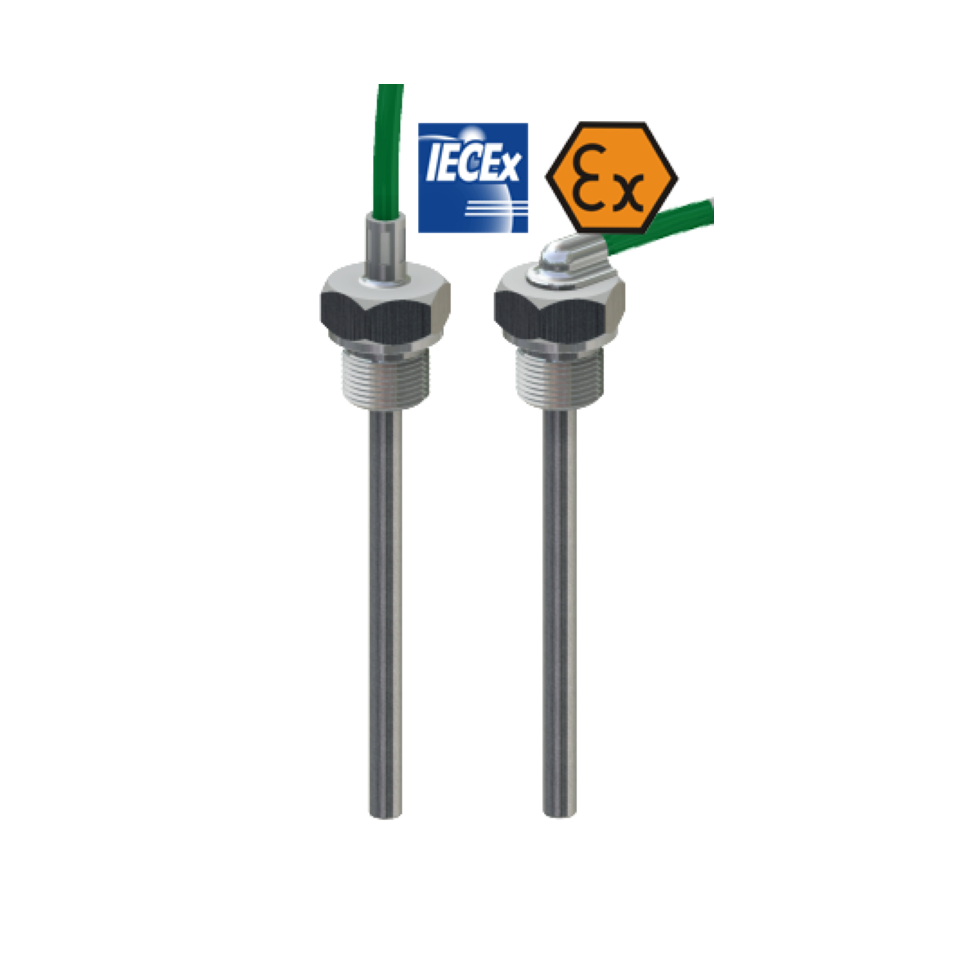

Termopar com fio com conexão soldada ATEX intrinsecamente segura

Referência GXI-TTE409R/GXI-TTE410R

  • Faixa de medição: -40 .. + 400 ° C (depende do isolamento do cabo)
  • Indústria Química Fina
  • Setor de energia leve
  • Serviços industriais gerais
  • Indústria alimentícia
  • Instalação em áreas perigosas:
    Gases, vapores, névoas (G): Zona 0, 1, 2
    Poeira (D): Zona 20, 21, 22
    Minas: M1

Produto de características Termopar com fio com conexão soldada ATEX intrinsecamente segura

caractéristiques

  • TC simples ou duplo:
    Tipo J (Fe-CuNi),
    Tipo K (NiCr-NiAl),
    Tipo N (NiCrSi-NiSi),
    Tipo T (Cu-CuNi),
    Tipo E (NiCr-CuNi)
  • Aço inoxidável AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 a pedido
  • Conexão de processo encadeada

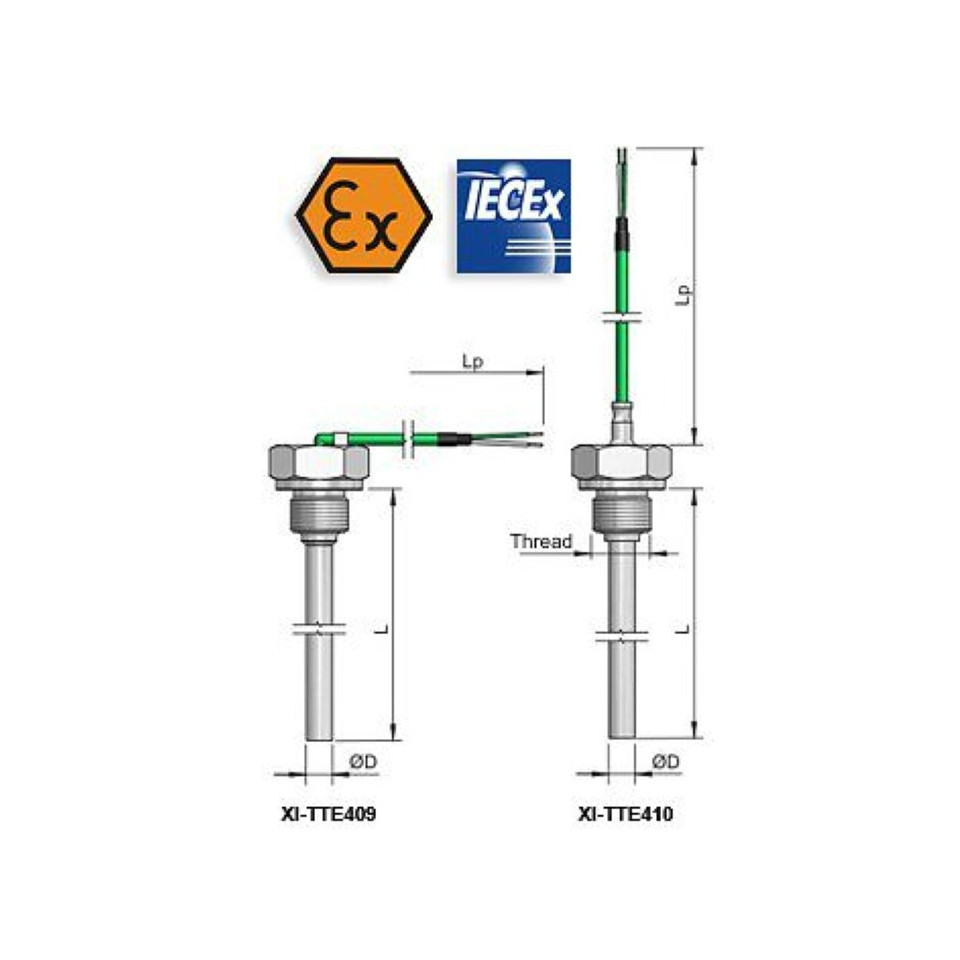

  • Tipo de construção: reta ou angular


Diferença de temperatura

A faixa de temperatura do sensor depende do isolamento do cabo de conexão.

imagem

isolamento

faixa de medição

PVC / bainha: PVC -10 .. + 105 ° C
Silicone / bainha: silicone -40 .. + 180 ° C
Teflon® FEP / bainha: silicone -40 .. + 180 ° C
Teflon® FEP / Bainha: silicone / Trança: cobre -40 .. + 180 ° C
Teflon® PFA / bainha: teflon® PFA -40 .. + 260 ° C
Teflon® FEP / Bainha: teflon® FEP / Trança: cobre -40 .. + 205 ° C
Fibra de vidro / bainha: fibra de vidro / trança: aço inoxidável -40 .. + 400 ° C


Descrição

Os termopares desta série são projetados para serem aparafusados ​​diretamente no processo, principalmente em vasos e dutos. Esses termopares são adequados para meios líquidos e gasosos sob carga mecânica moderada e sob condições químicas normais.

Construção

O sensor consiste em um cabo termopar, um tubo de proteção com conexão roscada ao processo e um cabo.

Comprimento de inserção, conexão ao processo, tipo de construção, tipo de termopar, precisão e isolamento do cabo podem ser selecionados individualmente para a respectiva aplicação.

Outras versões

Esta folha de dados contém apenas uma pequena parte do nosso programa de fornecimento de termopares com fio. A pedido do cliente, outras versões também podem ser fornecidas.
