Sonda combinada STHC - protocolo CAN

Referência GSTHC104R

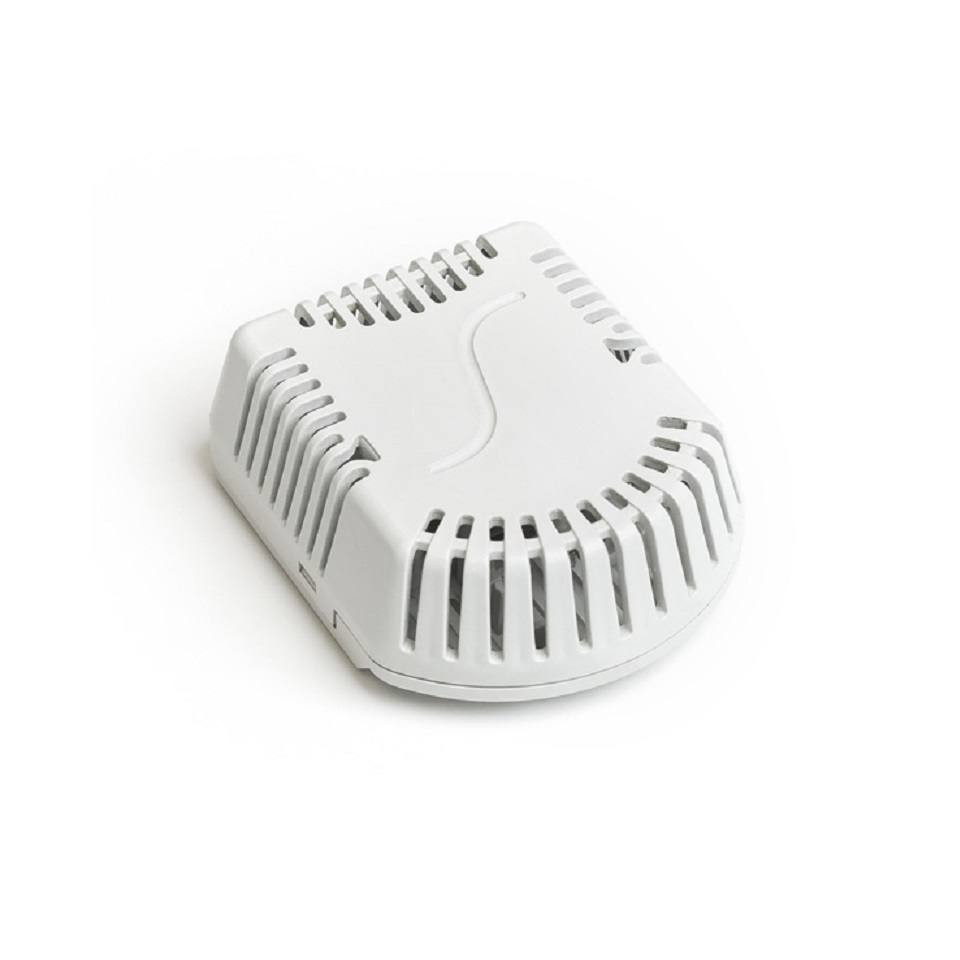

Sensor temperatura, umidade relativa e CO 2 - STHC 104 foi projetado para medir a concentração de dióxido de carbono, temperatura e umidade relativa em áreas protegidas da água.

379.87KB telechargement

Folha de Dados GSTHC104R | Sonda combinada STHC - protocolo CAN

Produto de características Sonda combinada STHC - protocolo CAN

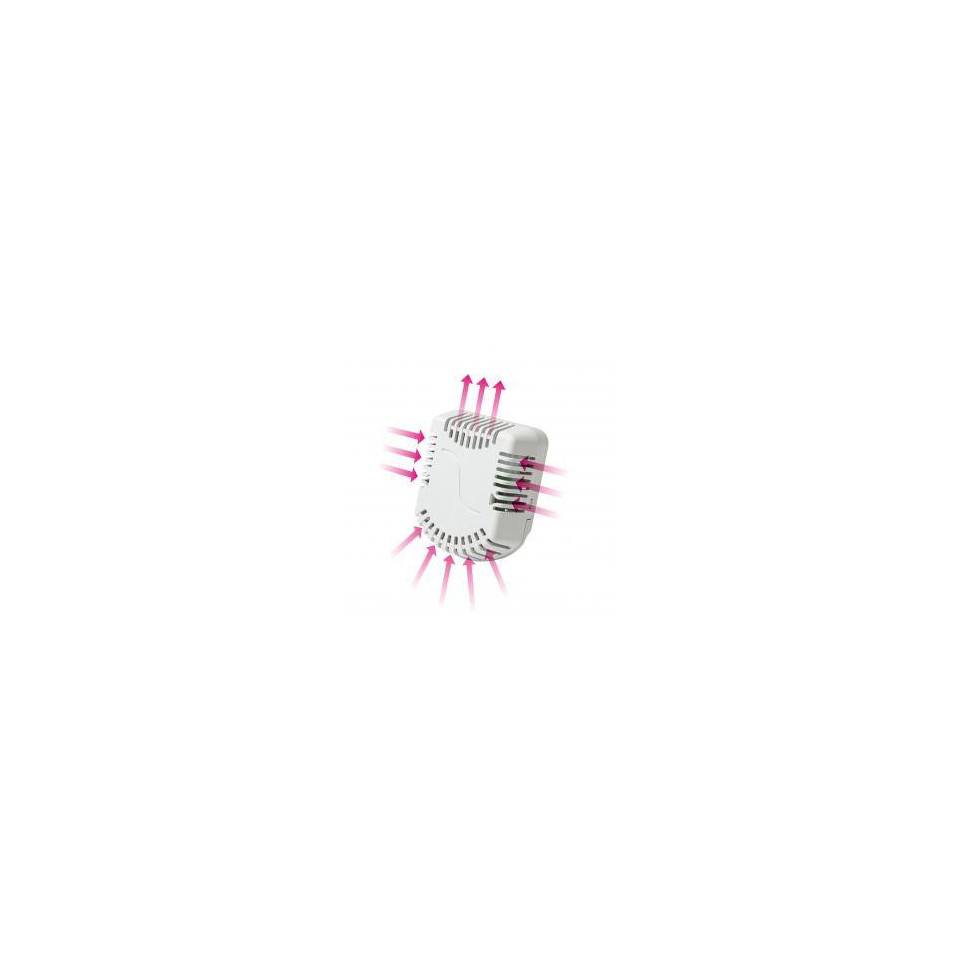

Sensor de ambienteSensor temperatura, umidade relativa e CO 2 - STHC 104 consiste em uma cabeça de plástico com ranhuras na qual existe uma placa de circuito impresso com sensores individuais e um conversor que garante a comunicação através do barramento CAN. A temperatura e a umidade relativa são medidas por um sensor interno comum, cujo sinal é processado em um microprocessador e convertido em saída CANopen com a especificação CiA DS 301. O valor CO 2 é medido por um módulo NDIR cujo sinal digital também é convertido na saída CANopen com a especificação CiA DS. 301. Uma função de auto-calibração está disponível para o Sensor de concentração de CO 2 para garantir que o sensor esteja definido como um valor de CO 2 mínimo correspondente ao nível de concentração externa. Sensor de temperatura, umidade relativa e CO2 - O STHC 104 cumpre o grau de proteção IP 30 conforme a norma EN 60529. Seu design agradável e seus materiais de alta qualidade garantem que o sensor não interfira, mesmo em interiores sujeitos a altos requisitos estéticos.

Sensor temperatura, umidade relativa e CO 2 - STHC 104 foi projetado para operar em um ambiente quimicamente não agressivo. O método de uso deve ser selecionado com base na temperatura e resistência química da cabeça do sensor e dos sensores individuais. Condições operacionais para garantir o bom funcionamento do sensor de CO 2 são os seguintes:
    • temperatura ambiente: 0 a 45 ° C
    • umidade relativa: 0 a 85% (sem condensação)
    • pressão atmosférica: 87 a 106 kPa

Tipo de sensor STHC 104
Faixa de medição de temperatura ** 0 a 45 ° C
Precisão da medição de temperatura * ± 0,5 ° C
Faixa de medição de umidade relativa * 0 para 85%
Precisão da medição de umidade relativa * ± 3% na faixa de 10 a 85%
± 4,5% na faixa de 0 a 10%
Faixa de medição de CO 2 * 400 a 5000 ppm
Precisão de medição de CO 2 * ± 100 ppm
Tempo de reação do CO 2 (% 90) 90 s
Sinal de saída CAN / CANopen-CiA DS 301
Isolamento galvânico Não, a pedido pode ser concluído
Tensão de alimentação 15 a 30 V DC
Tensão de alimentação nominal U n 24 V DC
Consumo máximo: 500 mW
típico: 300 mW
Grau de proteção IP 30 de acordo com EN 60529
Dimensões da cabeça 71,9 x 59 x 27 milímetros
Material principal Extensão LEXAN
O peso min 35 g
Seção transversal recomendada do condutor 0,14 para 1 mm 2

Nota: O fabricante reserva-se o direito de modificar o design e as características técnicas dos produtos.

INSTALAÇÃO E MANUTENÇÃO DO SENSOR

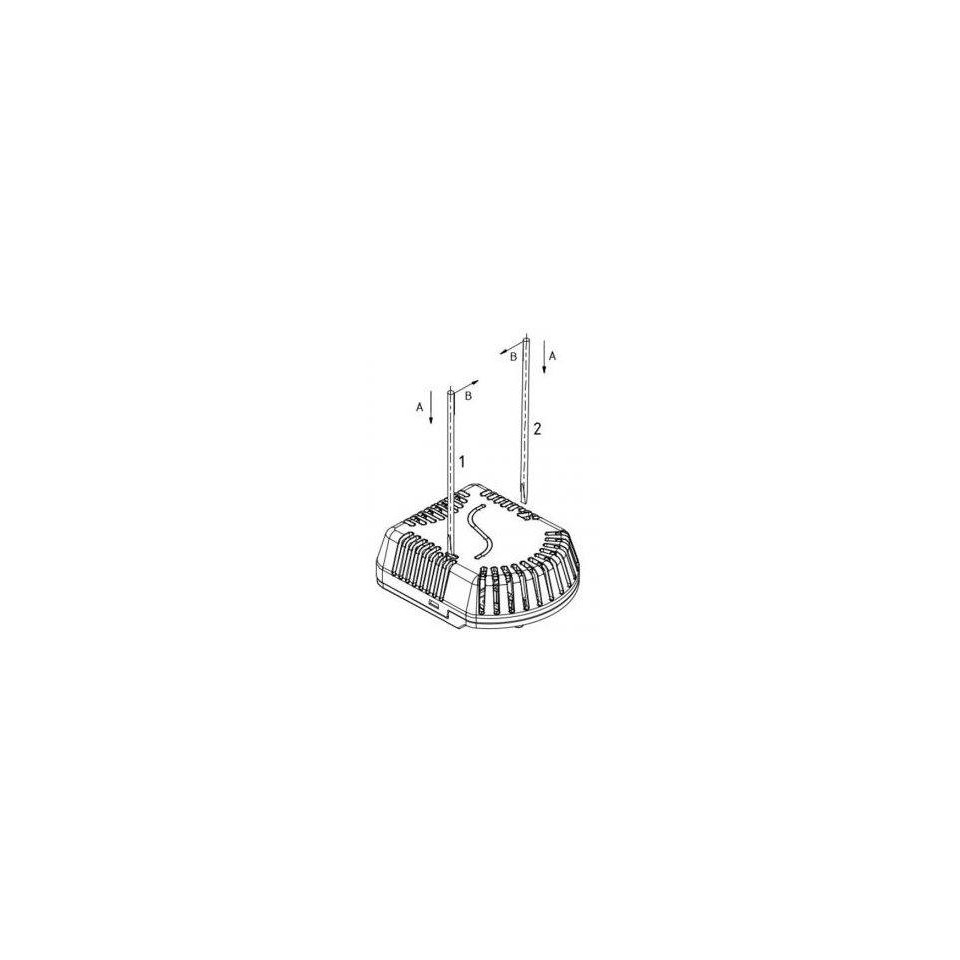

Os sensores foram projetados para serem montados em uma parede ou outra superfície vertical. Para a fixação, é necessário preparar os furos necessários para a montagem dos parafusos usando um modelo (fornecido com o sensor).
Antes de conectar o cabo de alimentação, é necessário separar a tampa perfurada da base plástica. Retire a tampa e insira o cabo através do orifício de 9 mm, aplique a base na superfície e aperte com dois parafusos. O comprimento dos parafusos ou parafusos de fixação para fixação deve ser escolhido de acordo com a espessura da base plástica. Conecte o cabo de alimentação aos terminais de acordo com a seção "Fiação". Diagrama: coloque a tampa perfurada na base fixa e trave-a clicando nela. Após a instalação e conexão ao dispositivo de medição elétrico, o sensor está pronto para uso. O sensor não requer nenhuma manutenção específica.
